【前言】在靠近富水環(huán)境墻體，比如衛(wèi)生間、廚房、地基等的墻裙部位，出現(xiàn)泛堿，墻皮起鼓、脫落，嚴(yán)重的還有發(fā)霉的現(xiàn)象。破壞了環(huán)境的美觀和衛(wèi)生。據(jù)相關(guān)報(bào)道，墻體滋生的細(xì)菌，比如霉菌孢子，散發(fā)到室內(nèi)空氣中，會(huì)引發(fā)鼻炎等呼吸道疾病。危害了人們的身體健康。

【摘要】本文通過(guò)墻體泛堿等現(xiàn)象，分析了墻體從富水環(huán)境中“吸收”水分，導(dǎo)致墻體潮濕。

水分在蒸發(fā)后留下了結(jié)晶狀態(tài)的物質(zhì)發(fā)生泛堿現(xiàn)象。在適當(dāng)?shù)臏囟?、濕度等情況下，霉菌大量繁殖，有霉斑的生成。為了治理該現(xiàn)象，施工中根據(jù)現(xiàn)場(chǎng)情況，運(yùn)用不同的材料、不同的施工方式，從標(biāo)本兼治的角度出發(fā)，可以徹底根治泛堿、起鼓、脫落、發(fā)霉等問(wèn)題。

【關(guān)鍵詞】毛細(xì)現(xiàn)象、漏水、泛堿、起鼓、脫落、發(fā)霉、除堿劑、防堿劑、抗堿堵漏砂漿

1、泛堿現(xiàn)象的物質(zhì)來(lái)源

1-1建筑物本身含有的可以在墻體出現(xiàn)泛堿性物質(zhì)，氫氧根離子、氯離子、硫酸根離子、金屬鹽離子等。

1-2在建筑物建設(shè)過(guò)程中，向混凝土、水泥砂漿、膩?zhàn)油苛系忍砑拥闹鷦┲泻械幕蚪?jīng)反應(yīng)后生成的一些物質(zhì)。

1-3水中含的微量金屬離子和其他的一些元素。

1-4在日常生活中使用的洗滌劑、消毒劑等化學(xué)用品。

1-5空氣中微量物質(zhì)通過(guò)雨水、霧霾進(jìn)入外墻墻體，也可帶來(lái)出現(xiàn)泛堿的隱患。

1-6建筑物基礎(chǔ)吸收與土壤接觸的部分，進(jìn)入墻體結(jié)構(gòu)的物質(zhì)。

2泛堿的物質(zhì)運(yùn)行軌跡

堿性物質(zhì)均是以水為載體，通過(guò)水的流動(dòng)，在建筑結(jié)構(gòu)中發(fā)生毛細(xì)現(xiàn)象和水分的蒸發(fā)作用，導(dǎo)致了泛堿的發(fā)生。

2-1富水環(huán)境。比如衛(wèi)生間、廚房、淋浴房、洗漱間等防水層損壞，發(fā)生漏水現(xiàn)象。漏水流到墻體部位，發(fā)生毛細(xì)現(xiàn)象，在毛細(xì)作用的情況下，把水“吸到”墻體結(jié)構(gòu)中，高度可達(dá)1米左右的高度。

2-2雨水環(huán)境。雨水包含空氣中的污染物，通過(guò)外墻漏水，把有害物質(zhì)帶到墻體結(jié)構(gòu)內(nèi)部，形成一個(gè)富含可泛堿的結(jié)構(gòu)。

2-3建筑基礎(chǔ)環(huán)境。建筑物通過(guò)長(zhǎng)時(shí)間吸收地表水、地下水、冷凝水以及冬天凍融導(dǎo)致結(jié)構(gòu)開(kāi)裂，把有害物質(zhì)帶到建筑結(jié)構(gòu)的墻體中，形成富含可泛堿的結(jié)構(gòu)。

3、墻皮泛堿、起鼓、脫落的原因

3-1富含水的、雨水的、建筑基礎(chǔ)吸水等環(huán)境，長(zhǎng)期都有水的存在。富含堿性物質(zhì)的水溶液，經(jīng)過(guò)結(jié)構(gòu)內(nèi)部，到達(dá)建筑結(jié)構(gòu)表面，通過(guò)蒸發(fā)作用蒸發(fā)了，溶液的濃度增大，所含的物質(zhì)以晶體的狀態(tài)析出。表面的水蒸分掉，又有新的水分滲透到結(jié)構(gòu)表面，又有晶體析出。這樣經(jīng)過(guò)長(zhǎng)期的“滲透----蒸發(fā)----結(jié)晶”的若干次循環(huán)，在建筑結(jié)構(gòu)表面留下了不可蒸發(fā)的晶體：比如氫氧化鈉、氫氧化鈣、硫酸鎂、氯化鈣、氯化鎂等殘留在建筑表面。有的與二氧化碳反應(yīng)生成碳酸鹽,其化學(xué)方程式如下：

Ca(OH)₂   +   CO₂    =   CaCO₃   +   H₂O

通過(guò)長(zhǎng)期的積累，在建筑物表面形成有一定厚度的、白色的、粉末的物質(zhì)覆蓋在墻體表面。

3-2水泥的碳化?？諝庵械亩趸迹c水反應(yīng)生成碳酸（H₂CO₃）,碳酸與水泥中的堿性物

質(zhì)反應(yīng)，生成碳酸鹽，降低了水泥的堿性成分，導(dǎo)致水泥結(jié)構(gòu)強(qiáng)度下降。

3-3氯化鈉、氯化鎂等物質(zhì)的潮解。氯化鈉、氯化鎂具有潮解的特性，吸收空氣中的水分，使基層表面發(fā)生潮濕現(xiàn)象也加劇了碳化的速度。

3-4硫酸鹽、碳酸鹽的膨脹作用。硫酸鹽、碳酸鹽的固體顆粒物的生成，水泥結(jié)構(gòu)膨脹、導(dǎo)致結(jié)構(gòu)性的開(kāi)裂。其化學(xué)反應(yīng)方程式如下：

SO₄^2-   +   Ca²⁺     =   CaSO₄

Ca(OH)₂   +   CO₂   =    CaCO₃   +   H₂O

3-5涂料、膩?zhàn)訉游⒚撍^(guò)程。涂料、膩?zhàn)訉又泻心z粉和粉劑，在吸水的情況下發(fā)生膨脹，涂層強(qiáng)度降低。在建筑結(jié)構(gòu)內(nèi)部水分減少的情況下，涂料、膩?zhàn)訉痈稍?，在脫水的狀態(tài)下，體積縮小，涂層的強(qiáng)度增加。這樣的反復(fù)循環(huán)，發(fā)生墻皮開(kāi)裂。

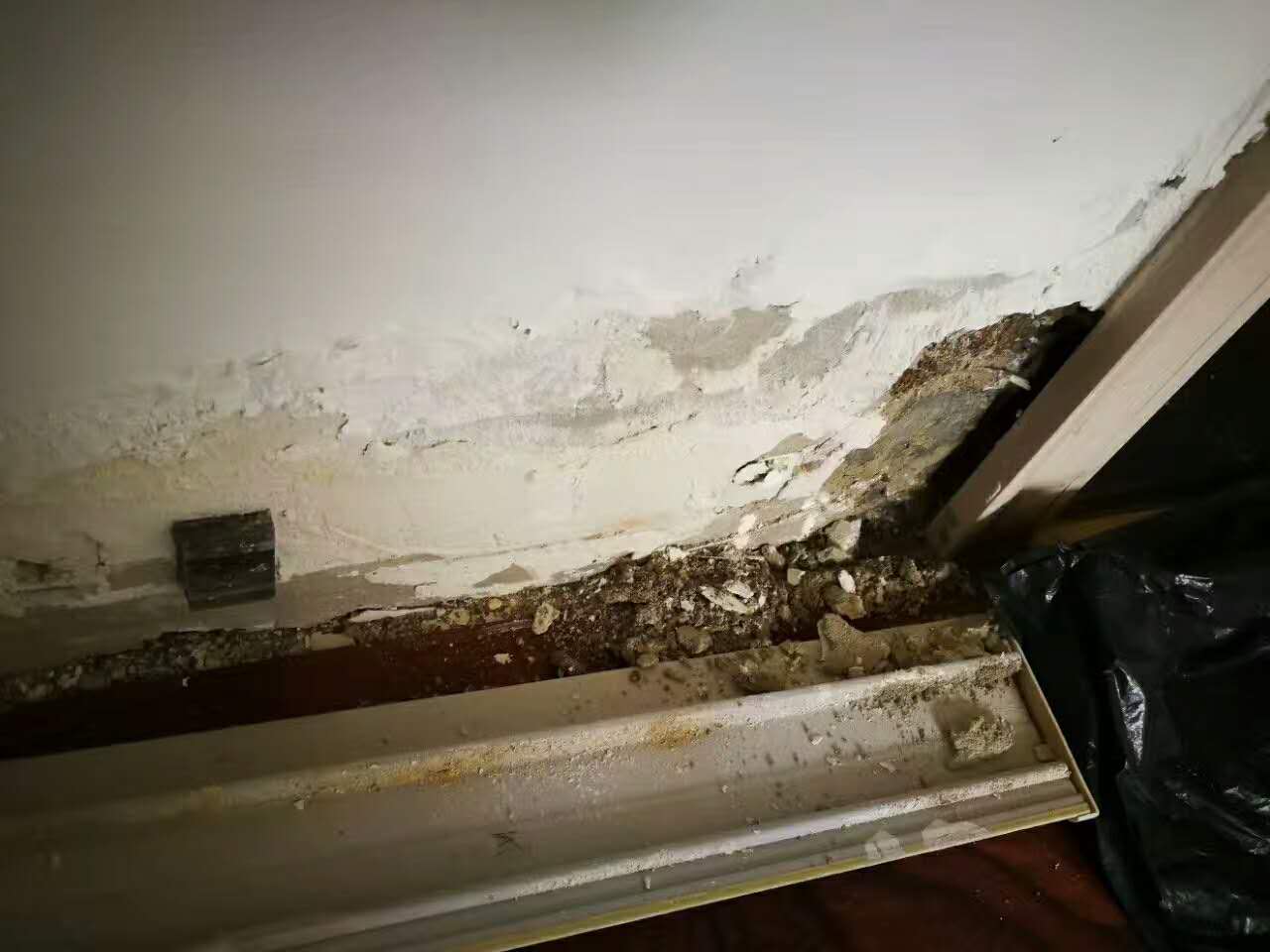

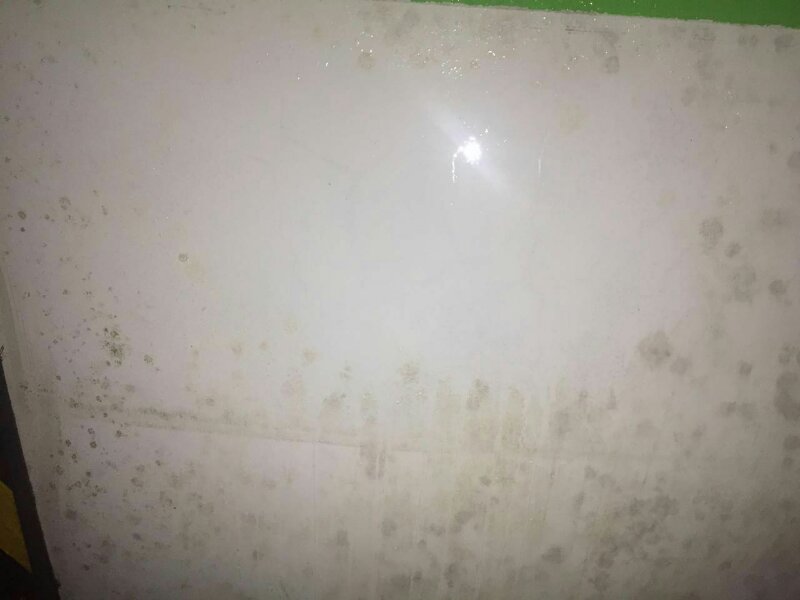

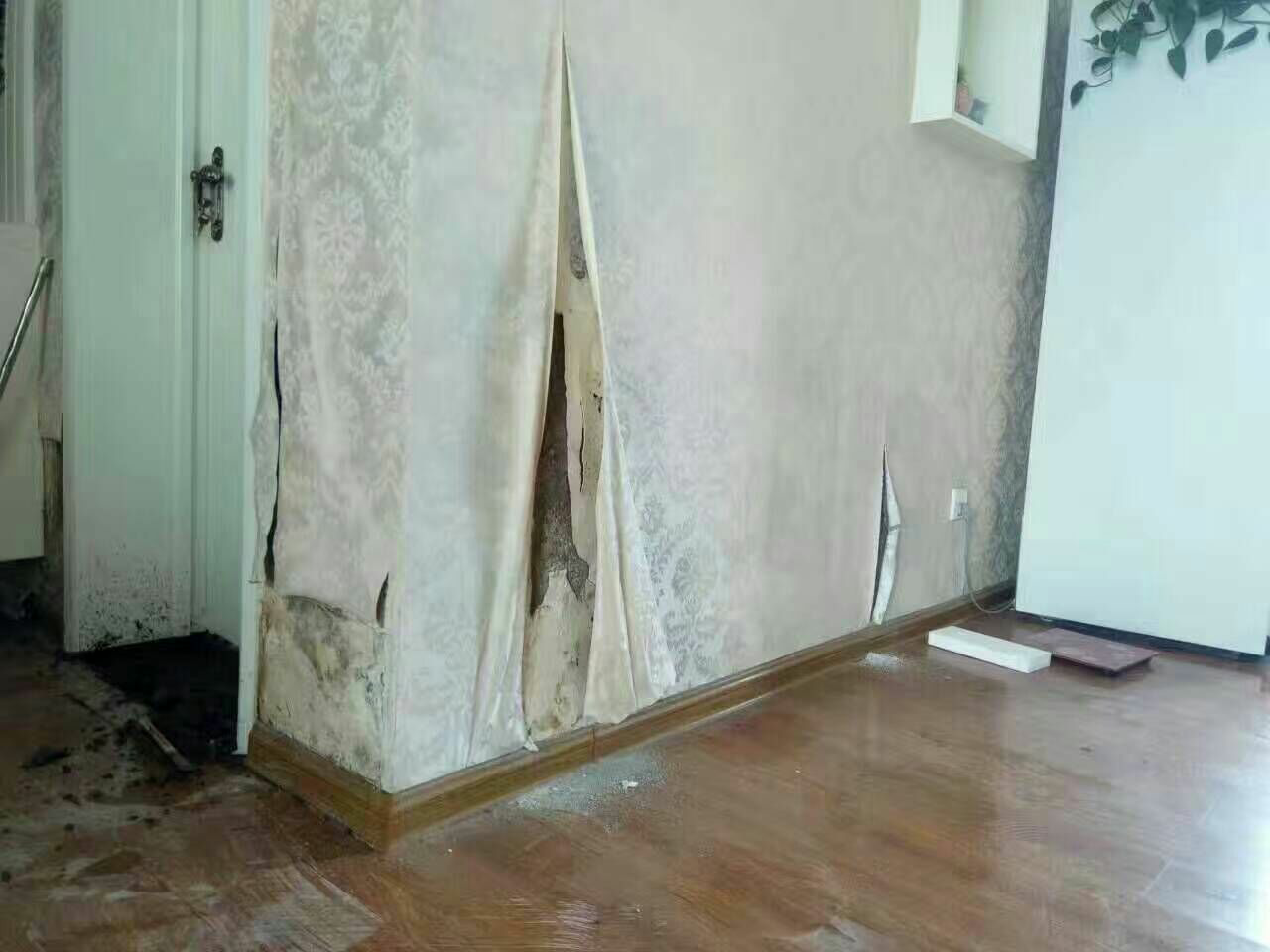

3-6墻皮經(jīng)過(guò)泛堿、碳化、膨脹收縮、膨脹開(kāi)裂、強(qiáng)度變化等因素的破壞，導(dǎo)致墻體表面結(jié)構(gòu)強(qiáng)度降低、蓬松。涂料膩?zhàn)拥母街档停由掀湮兔撍畬?dǎo)致的開(kāi)裂。很容易使墻皮起鼓、開(kāi)裂、脫落。在適當(dāng)?shù)臏囟群蜕疃鹊那闆r下，霉菌大量繁殖，形成紅色的、褐色的、黑色的等不同顏色的霉斑。霉菌的孢子散發(fā)到空氣中，人們通過(guò)呼吸，進(jìn)入呼吸道中，可能產(chǎn)生過(guò)敏癥狀或鼻炎等呼吸道疾病，嚴(yán)重危害了身體健康。

4. 治理方案

4-1富水環(huán)境的治理：多見(jiàn)于衛(wèi)生間、廚房、洗漱間等房間的墻裙部位。由于防水層的損壞，發(fā)生漏水現(xiàn)象。漏水流到墻體部位，發(fā)生毛細(xì)現(xiàn)象，在毛細(xì)作用的情況下，使水進(jìn)入墻體結(jié)構(gòu)中的。該治理方案就是從衛(wèi)生間、洗漱間等的漏水源頭開(kāi)始治理-------不砸地板磚（不砸磚）的情況下，治愈漏水。然后在墻體上涂刷除堿劑、抗堿劑。最后涂刷抗堿堵漏砂漿。

4-1-1劃開(kāi)地板磚之間的縫隙，堵塞地漏口。

4-1-2使用北京興悅星科技發(fā)展有限公司生產(chǎn)的“興悅”牌衛(wèi)生間修補(bǔ)專(zhuān)用防水劑，按說(shuō)明稀釋?zhuān)莘块g的地面，使材料通過(guò)地板磚之間的縫隙，進(jìn)入到地板磚下方的結(jié)構(gòu)中，與水泥的水化產(chǎn)物發(fā)生反應(yīng)，生成不溶于水的晶體和膠體，堵塞漏水通道和毛細(xì)孔。使整個(gè)地板磚下方和墻體的結(jié)構(gòu)，形成密實(shí)的、不透水的結(jié)構(gòu)。阻斷了漏水進(jìn)入墻體的通道，利于墻體干燥。

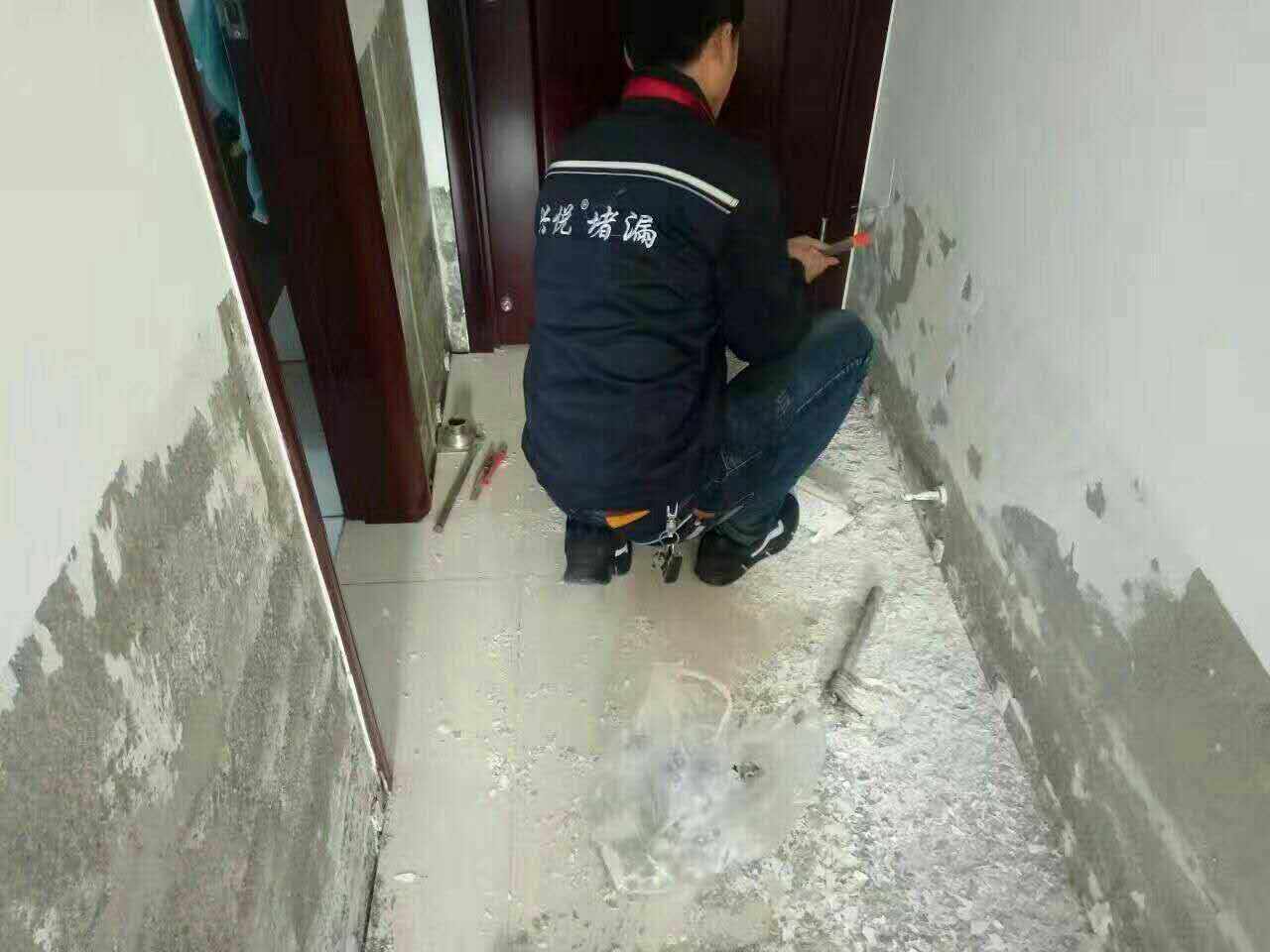

4-1-3鏟除泛堿、起鼓的墻皮，露出水泥砂漿層。

4-1-4使用“興悅”牌的除堿劑。該產(chǎn)品（透明水樣的液體，30分鐘左右自我凝固）與墻體結(jié)構(gòu)中的堿性物質(zhì)反應(yīng)生成不溶于水的晶體和膠體，增加水泥砂漿層的強(qiáng)度和密實(shí)性。強(qiáng)度增加的基層，提高了后續(xù)涂層的粘接力和強(qiáng)度。

4-1-5使用“興悅”牌的抗堿劑。該產(chǎn)品（乳白色、粘度低的液體）在墻體表面形成密實(shí)的柔性薄膜，覆蓋在除堿劑的基層表面，形成剛?cè)岵?jì)的涂層。達(dá)到長(zhǎng)期抗堿的效果。

4-1-6（墻體表面平整的情況下，此工序可以省略）使用“興悅”牌的抗堿堵漏砂漿涂刷在墻體表面較大的凸凹，使墻體成為一個(gè)平整的基面，利于膩?zhàn)油苛瞎ば虻倪M(jìn)行。

4-2建筑基礎(chǔ)泛堿的治理。多見(jiàn)于老舊建筑和地表存水較多的基層墻體。治理該方式的泛堿、起鼓現(xiàn)象相對(duì)簡(jiǎn)單些，先在基層墻體灌注除堿劑，然后再涂刷抗堿堵漏砂漿即可。針對(duì)于基礎(chǔ)距離下水溝、河流較近的還要進(jìn)行海麥威防水劑或潘顏堵漏劑的施工。

4-2-1鏟除內(nèi)外墻墻裙的膩?zhàn)油苛系难b飾層，露出水泥砂漿層。

4-2-2在墻裙距離地面高度20厘米左右打孔，并安裝注漿針頭，孔間距在30--50厘米左右。

4-2-3使用雙液注漿機(jī)灌注除堿劑，在注漿過(guò)程中，本著注漿飽和的原則，除堿劑從均勻浸透墻體，再更換下一個(gè)注漿孔。有必要的話，可以注漿工作一會(huì)兒，休息一會(huì)兒。達(dá)到均勻、飽和。

4-2-4在內(nèi)外墻的墻裙涂刷抗堿堵漏砂漿。

5. 耐久性分析

5-1采取以上的工序進(jìn)行抗堿治理，產(chǎn)品與結(jié)構(gòu)中的堿性物質(zhì)反應(yīng)，生成硅酸鈣等水泥石的成分，加固了墻體的水泥結(jié)構(gòu)，提高了后序涂層的粘接力。

5-2生成物增加了結(jié)構(gòu)的密度，堵死了毛細(xì)孔，杜絕了毛細(xì)現(xiàn)象的發(fā)生，阻斷了堿性物質(zhì)的流動(dòng)。

5-3表面柔性的薄膜，密實(shí)了墻體表面，進(jìn)一步減少了水分蒸發(fā)作用，增加了不透水性。直接保護(hù)了膩?zhàn)?、涂料層?/span>

5-4該工序生成物是無(wú)機(jī)的成分（水泥石），使結(jié)構(gòu)形成密實(shí)、沒(méi)有毛細(xì)孔，具有密封的剛?cè)峤Y(jié)合體，能夠很好地起到長(zhǎng)久抗堿的作用。

6.【結(jié)束語(yǔ)】

運(yùn)用北京興悅星科技發(fā)展有限公司的產(chǎn)品，能夠很好的解決墻體泛堿、墻皮起鼓、脫落等現(xiàn)象。使用該方式進(jìn)行抗堿、除堿治理，具有標(biāo)本兼治的特性，能夠長(zhǎng)久抗堿。
